連續式高速裝盒機的工作原理和吸盒機構原理圖解

據統計，全球的包裝機械需求預計將以每年5.3%的速度增長，擁有最大的包裝設備生產商依次為美國、日本、德國、意大利和中國。隨著我國制藥行業的不斷發展和強大，各大制藥企業生產的產品質量不斷提高，全自動裝盒機也在各制藥企業中得到廣泛的應用和發展。由于國產裝盒機價格不到進口裝盒機價格的1/3，所以國產裝盒機近年來在國內也得到了廣泛的使用和發展。下面結合實際工作對如何有效地使用國產水平連續式全自動裝盒機作一些探討。

1全自動連續式高速裝盒機的工作原理

國產水平連續式全自動裝盒機的工作原理如下:(1)用自動的方法將產品放進產品輸送船內，輸送船由輸送鏈帶動運動;(2)檢測裝置檢測到輸送船內的產品，控制折紙機，在適當的時候吸下一張說明書，折疊后傳送到有產品的船下方夾住;(3)檢測裝置檢測到船內的產品和船下的說明書后，控制吸開盒裝置在適當的時候從儲盒架上吸下一個紙盒，然后旋轉打開，由盒輸送鏈運送到相應的帶有產品和說明書的船的前而;(4)推桿輸送鏈帶動推桿運動，同時推桿在導軌的作用下，將產品和說明書推進相關的盒子里，盒子被傳送到機器的出料口的同時，相關的部位被折彎、折疊、塞實，盒子完全封好，這樣就完成了整個包裝過程。圖1為水平連續式全自動裝盒機工作原理示意。

圖1水平連續式高速裝盒機工作原理示意

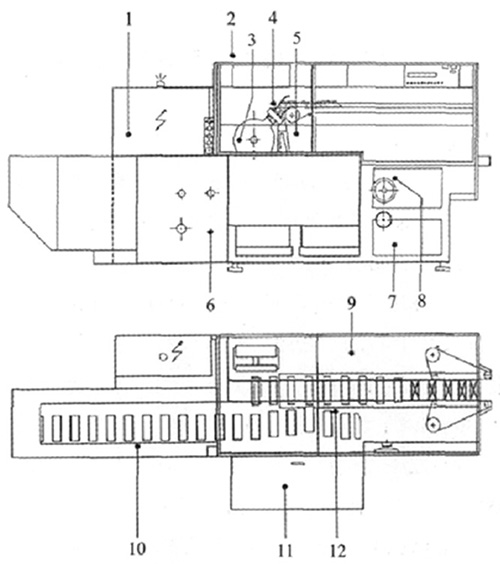

圖2為水平連續式全自動裝盒機外形示意。其中12工位代表安全保護及生產過程中意外停機裝置，在生產過程中可以有效地保護設備及保證產品的包裝質量，對于無盒或有盒無說明書的，在機器上裝有剔除裝置，不需要停機處理。

圖2水平連續式高速裝盒機外形示意圖

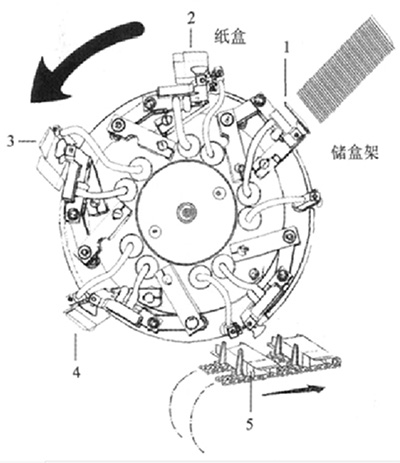

在裝盒機中開盒形式有幾種，這里只介紹其中一種，其采用五頭開盒(如圖3所示)，用兩組吸盤吸住紙盒的兩側旋轉將紙盒打開，紙盒適應性廣，傳動形式為同步帶，因此每轉動一周可開5個盒，而且結構簡單，機構靈活，調整容易維護方便。

圖3高速裝盒機的工作原理和吸盒機構原理圖解
